Система вакуумних трубок Golf 3 tdi afn

Тема у розділі 'Двигун, підкапотний простір', створена користувачем FAMASS, 27 лют 2013.

  1. FAMASS

    FAMASS Новачок

    Авто:
    GOLF3 TDI

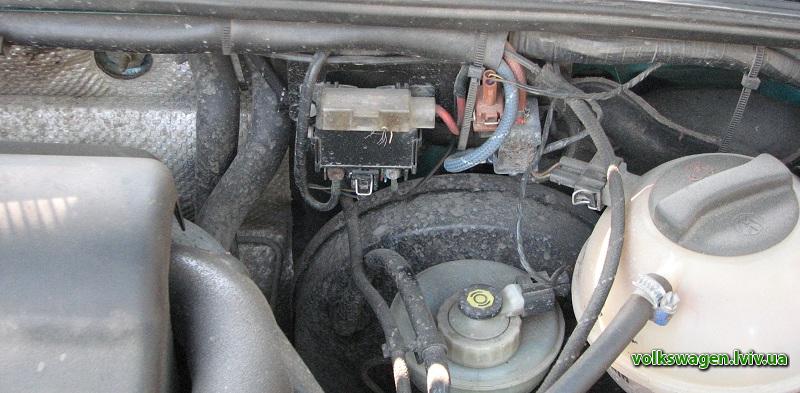

    Потрібна схесма вакуумних трубок я тут найшов одну все співпадає крім одного.В мене біля бачка охолодження є ше одни клапан з виходамми на дві трубки одна підключена до системи друга нікуди не підключена.
    Як називається датчик (клапан) ? Куди має бути підключена друга трубка??[​IMG]

    FAMASS, 27 лют 2013
    #1
  2. RaZoR

    RaZoR No Smoke No Power Diesel

    Авто:
    A6 С5 Avant Quattro (AKE)2002p була)
    A4 B6 Avant (AVF)2004p Ше є!!
    A6 C4 Avant (AEL) 1996p була
    VW G4 (BCA)2003p також був
    Клапан N75 - регулює геометрію турбіни

    RaZoR, 27 лют 2013
    #2
  4. FAMASS

    FAMASS Новачок

    Авто:
    GOLF3 TDI
    Біля бачка ОЖ є ше один клапан подібний до n75 n18 тільки в нього виходи є на 2 трубки одна підключена друга не підключена (намальовано на схемі)

    FAMASS, 27 лют 2013
    #3
  5. RaZoR

    RaZoR No Smoke No Power Diesel

    Авто:
    A6 С5 Avant Quattro (AKE)2002p була)
    A4 B6 Avant (AVF)2004p Ше є!!
    A6 C4 Avant (AEL) 1996p була
    VW G4 (BCA)2003p також був

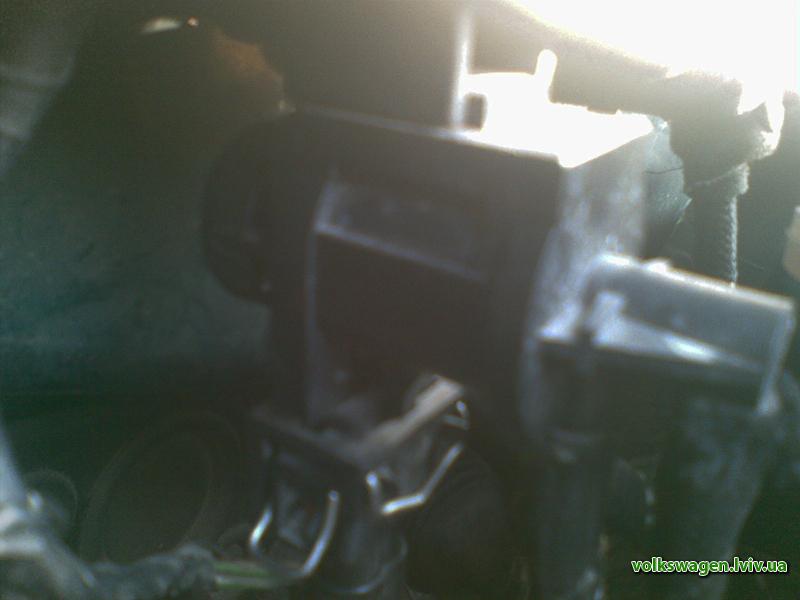

    Давай фото того клапана.
    На афн все має бути як на схемі.

    RaZoR, 28 лют 2013
    #4
  6. FAMASS

    FAMASS Новачок

    Авто:
    GOLF3 TDI
    [​IMG]

    FAMASS, 28 лют 2013
    #5
  7. RaZoR

    RaZoR No Smoke No Power Diesel

    Авто:
    A6 С5 Avant Quattro (AKE)2002p була)
    A4 B6 Avant (AVF)2004p Ше є!!
    A6 C4 Avant (AEL) 1996p була
    VW G4 (BCA)2003p також був
    Він з'єднаний з №8?

    RaZoR, 28 лют 2013
    #6
  8. FAMASS

    FAMASS Новачок

    Авто:
    GOLF3 TDI
    FAMASS, 1 бер 2013
    #7
  9. rusmaks

    rusmaks Місцевий

    Авто:
    VW T5 1,9 TDI, Golf II 1,6TD JR '84, Passat B4 1,9TDI 1Z '96 - був
    Клубна карта:
    000065
    Можу подивитись у себе на 1Z, якщо ще потрібно?

    rusmaks, 1 бер 2013
    #8
  10. FAMASS

    FAMASS Новачок

    Авто:
    GOLF3 TDI
    Потрібно подивись.

    FAMASS, 1 бер 2013
    #9
  11. rusmaks

    rusmaks Місцевий

    Авто:
    VW T5 1,9 TDI, Golf II 1,6TD JR '84, Passat B4 1,9TDI 1Z '96 - був
    Клубна карта:
    000065
    Значить замість клапана що на твому малюнку у мене походу стоїть N18, мабудь система трохи не така

    [​IMG]

    і в нього 3 виходи.
    Червоний і синій йдуть вниз під колектор(до турбіни), а чорний нижній на верхній патрубок надуву.

    rusmaks, 2 бер 2013
    #10
  12. RaZoR

    RaZoR No Smoke No Power Diesel

    Авто:
    A6 С5 Avant Quattro (AKE)2002p була)
    A4 B6 Avant (AVF)2004p Ше є!!
    A6 C4 Avant (AEL) 1996p була
    VW G4 (BCA)2003p також був
    N75 - керує турбіною.
    N18 - рецилькуляцією вихлопних газів (ЕГР)

    RaZoR, 2 бер 2013
    #11
  14. FAMASS

    FAMASS Новачок

    Авто:
    GOLF3 TDI
    Все правильно!! А шо робить клапан на фото ?? це не n18 і не n75:dntknw:

    FAMASS, 5 бер 2013
    #12
  15. FAMASS

    FAMASS Новачок

    Авто:
    GOLF3 TDI
    Це клапан рецеркуляції повітря в салоні! ТЕМУ ЗАКРИТО.

    FAMASS, 7 бер 2013
