Хто має електричні схеми з ELSA на audi.

Тема у розділі 'Audi', створена користувачем Shaggy, 25 кві 2013.

  1. Shaggy

    Shaggy Super Moderator

    Авто:
    Audi Allroad 2.5 AKE 01"; Audi A6 C5 Avant Quattro 2.5 AKE 02";
    Народ, в кого стоїть вдома ельза, чи якась автодата, хто там чим користується. І бази до Ауді. Знайдіть мені схемку підключення ЦЗ.

    В мене вдома шось Ельза не хоче працювати. А в інеті найшов тільки на німецькій мові, це складно користуватися гугль-транслейтом постійно.

    Потрібна схема центрального замка без дистанційного керування і без сигналізації на А6 авант, 1996.
    Німецькою звучить як Zentralverriegelung ohne Fernbedienung und ohne Diebstahlwarnanlage. Але переважно все що я знаходжу то все з дистанційним керуванням.
    Цікавить повністю як має бути проводка від комперсора до блока реле і до дверей, бо в мене там шось не зрозуміло куди які дроти ідуть і пропадають. Щоб не розбирати по декілька разів хочу для початку бачити схему.

    Допомагайте, хто має змогу ;-)

  2. RaZoR

    RaZoR No Smoke No Power Diesel

    Авто:
    A6 С5 Avant Quattro (AKE)2002p була)
    A4 B6 Avant (AVF)2004p Ше є!!
    A6 C4 Avant (AEL) 1996p була
    VW G4 (BCA)2003p також був
    В мене є встановлена на ПК, так там теж на німецькій.

  3. Shaggy

    Shaggy Super Moderator

    Авто:
    Audi Allroad 2.5 AKE 01"; Audi A6 C5 Avant Quattro 2.5 AKE 02";
    То може ти мені можеш розказати детальніше на словах про ЦЗ.
    В мене там не відомо що:

    Компресор стоїть. Під"єднана до нього трубка вакуумна, розходиться на 5 трубок, одна іде на багажник, одна на лючок бензобака, 2 на заді двері. А тих дві шо ідуть на передні двері розходяться і пропадають потім десь в обшивці і в передніх дверях їх немає. Окей, купити трубки і протягнути нові не проблема.

    Далі ж мене цікавить проводка. На компресорі 2 фішки. Одна з них на 2 провода, на скільки я розумію живлення компресора, а друга складається з купи тоненьких проводків.
    Куди воно все іде далі - не зрозуміло. От це я і хочу вияснити, проводки в дверях ніде не має. Ні в задніх, ні в передніх.
    Догадуюсь, що частина цих дротів іде на кінцевики дверей, ще якась частина мала б іти на передні двері водія і пасажира для подання якогось сигналу, щоб компресор почав качати повітря.
    Питання чи в обидвох дверках має бути така проводка і чи має бути в задніх дверках.
    А також на кришці багажника.

    І питання таке ще. Помічав що у декого є кнопка ЦЗ на водійській дверці в місці де в пасажира кнопка відкривання вікна. В мене такої кнопки немає. Вона має бути, чи замок буде закриватися від натискання на "пимптик" з салону?

  4. RaZoR

    RaZoR No Smoke No Power Diesel

    Авто:
    A6 С5 Avant Quattro (AKE)2002p була)
    A4 B6 Avant (AVF)2004p Ше є!!
    A6 C4 Avant (AEL) 1996p була
    VW G4 (BCA)2003p також був

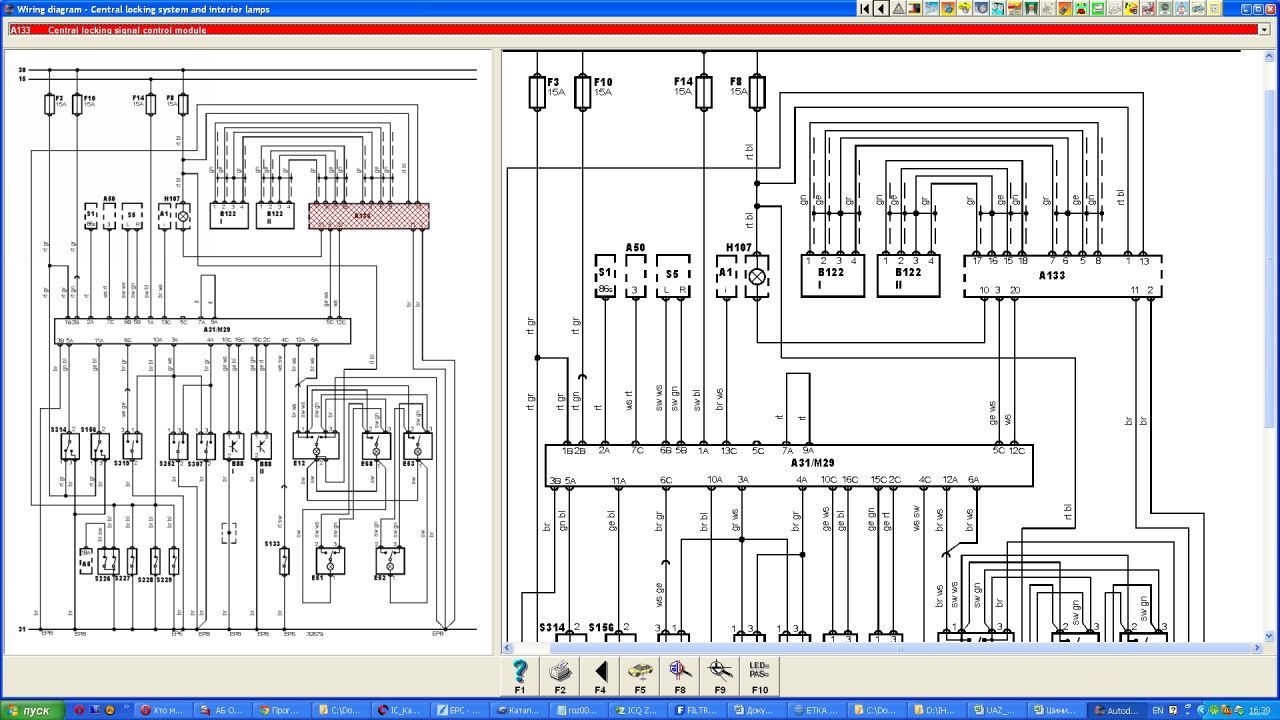

    Скачай Autodata 3.38 там є непогана схемка.
    [​IMG]
    Якщо не поможе гляну в ельзі.

  5. Shaggy

    Shaggy Super Moderator

    Авто:
    Audi Allroad 2.5 AKE 01"; Audi A6 C5 Avant Quattro 2.5 AKE 02";
    Скачаю, спробую вкотре. В мене шось не дуже з тими програмами... Шо не ставив - все не працює))

    А на словах я все правильно розписав? Чи ти не знаєш як у тебе?

  6. RaZoR

    RaZoR No Smoke No Power Diesel

    Авто:
    A6 С5 Avant Quattro (AKE)2002p була)
    A4 B6 Avant (AVF)2004p Ше є!!
    A6 C4 Avant (AEL) 1996p була
    VW G4 (BCA)2003p також був
    Ніколи не вникав в ЦЗ.
    Трубки і проводка має бути у всіх 5-х дверях. Окремої кнопки ЦЗ в мене немає.

  7. rusmaks

    rusmaks Місцевий

    Авто:
    VW T5 1,9 TDI, Golf II 1,6TD JR '84, Passat B4 1,9TDI 1Z '96 - був
    Клубна карта:
    000065
    Шегг трубки по їдеї мають йти до стойок дверей . Шукай там.

  8. Shaggy

    Shaggy Super Moderator

    Авто:
    Audi Allroad 2.5 AKE 01"; Audi A6 C5 Avant Quattro 2.5 AKE 02";
    З трубками я думаю розберуся, нічого складного. А от з проводкою не ясно... Не розумію що і куда іде і нашо в задніх дверях проводка до замків, якщо з них всі двері не відкриваються і не закриваються, а тільки з передніх... Щось мені не зрозуміло.

  9. RaZoR

    RaZoR No Smoke No Power Diesel

    Авто:
    A6 С5 Avant Quattro (AKE)2002p була)
    A4 B6 Avant (AVF)2004p Ше є!!
    A6 C4 Avant (AEL) 1996p була
    VW G4 (BCA)2003p також був
    Лампа салону загоряється- раз.
    Далі треба глянути.

  10. Shaggy

    Shaggy Super Moderator

    Авто:
    Audi Allroad 2.5 AKE 01"; Audi A6 C5 Avant Quattro 2.5 AKE 02";
    Лампа це зрозуміло, але вона загоряється від кінцивика, а кінцевики не на замку, а окремо прикручені на кузові.

  11. ZVER

    ZVER Місцевий

    Авто:
    Audi 80 B2 Coupe - була,
    Audi 100 С3 quattro turbo - була,
    Audi - A6 C5 2.8 V30 AQD 2000 - була
    Клубна карта:
    60
    в мене теж не має, в мене всі двері і багажник закриваються якщо натиснути "пимптик" з салону на водійській чи передній пасажирській дверці (зазвичай сигналізацію підключають в розрив одного дроту який іде на одну з цих дверей, щоб з брелка закривати відкривати двері). Я думаю в нас мали би бути подібні системи, тому в тебе би мало бути так само.

  12. RaZoR

    RaZoR No Smoke No Power Diesel

    Авто:
    A6 С5 Avant Quattro (AKE)2002p була)
    A4 B6 Avant (AVF)2004p Ше є!!
    A6 C4 Avant (AEL) 1996p була
    VW G4 (BCA)2003p також був
    Шег, або я туплю і ніколи їх там не бачив, або їх там нема.

  13. Shaggy

    Shaggy Super Moderator

    Авто:
    Audi Allroad 2.5 AKE 01"; Audi A6 C5 Avant Quattro 2.5 AKE 02";
    Та мене не надто цікавить питання як під"єднати сигналку. Я її не ставлю і ставити не буду. А якшо і поставлю то тіки бібікалку, а закривати ключем хочу.
    Мене цікавить куди ідуть які дроти і все.)))

    МОже в тебе нема, а в мене є точно. Окремі на кузові, кариті гумовим ковпачком.

  14. RaZoR

    RaZoR No Smoke No Power Diesel

    Авто:
    A6 С5 Avant Quattro (AKE)2002p була)
    A4 B6 Avant (AVF)2004p Ше є!!
    A6 C4 Avant (AEL) 1996p була
    VW G4 (BCA)2003p також був

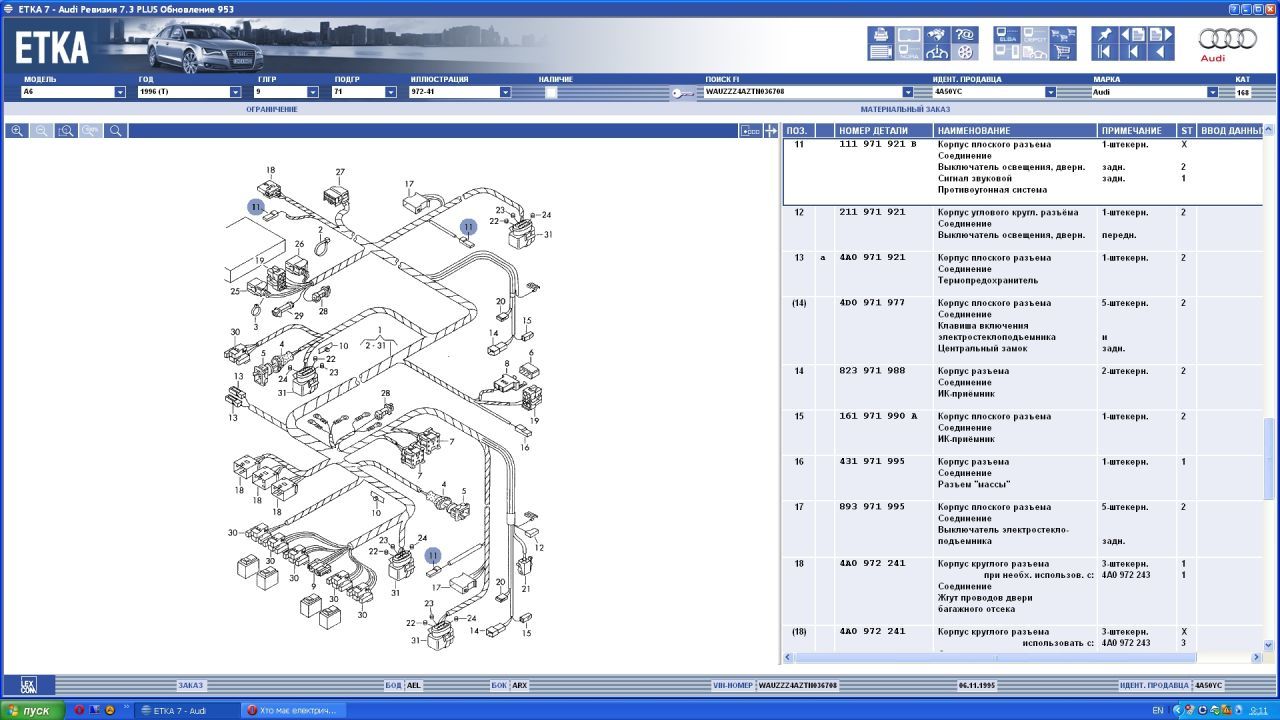

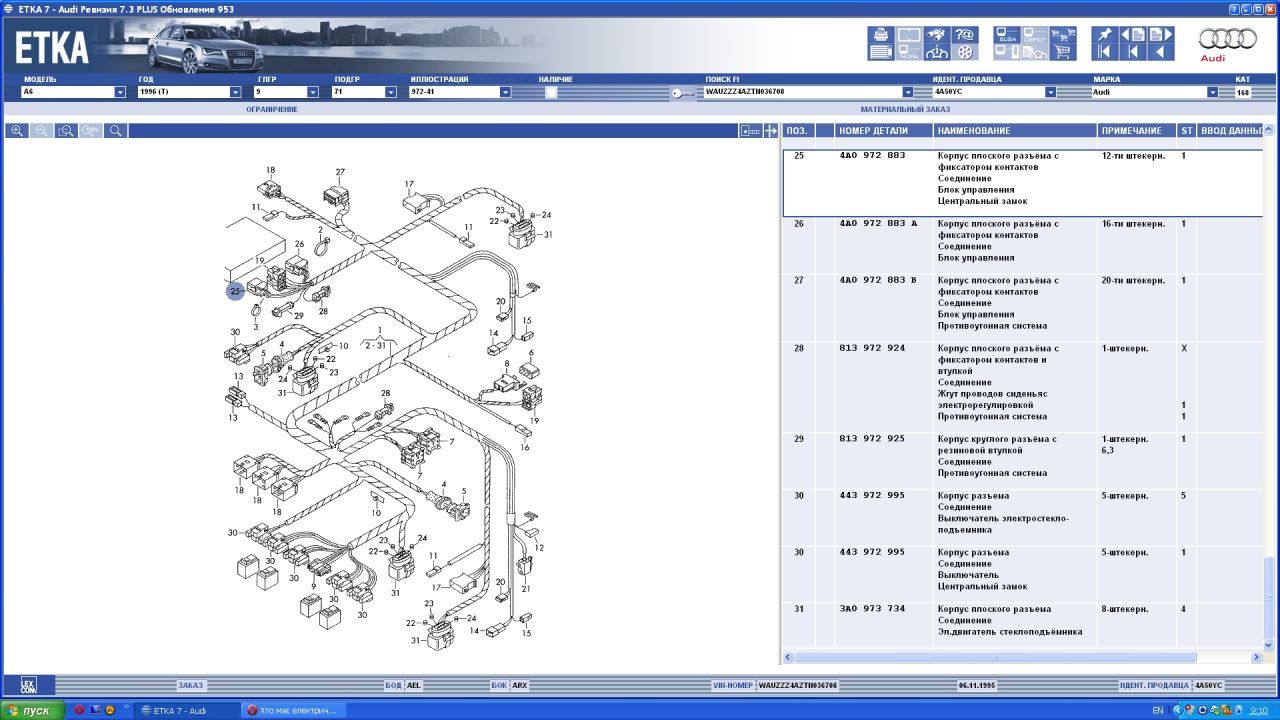

    Жгут задньої проводки для ЦЗ, ЕСП.
    [​IMG]
    [​IMG]

    • Подобається Подобається x 1
  15. Shaggy

    Shaggy Super Moderator

    Авто:
    Audi Allroad 2.5 AKE 01"; Audi A6 C5 Avant Quattro 2.5 AKE 02";
    Бляха, шось не догадався в ЕТКА глянути. Маю вже пару варіантів схем, проводів, буду розбирати на вихідних дивитися шо і як.

  16. ZVER

    ZVER Місцевий

    Авто:
    Audi 80 B2 Coupe - була,
    Audi 100 С3 quattro turbo - була,
    Audi - A6 C5 2.8 V30 AQD 2000 - була
    Клубна карта:
    60
    Шег читай уважно, я тобі дав відповів на твоє питання про то чи будуть двері автоматично закриватися, якщо натиснути на "пімптик" на водійській дверці, а про сигналку так просто згадав, я тебе ні на що не агітую :)

  17. Shaggy

    Shaggy Super Moderator

    Авто:
    Audi Allroad 2.5 AKE 01"; Audi A6 C5 Avant Quattro 2.5 AKE 02";
    Та це я зрозумів! Дякую.
    Почитав шо кнопку закривання з 97го року почали ставити.

    Буду розбиратися. Складність в тому шо не зрозуміло нашо це розбирали. І де поділи проводку і вакуумні трубки... Вже з 1го числа все розберу докорінно і буду бачити. Замахало по одній дверці всім відкривати)))

    Sent from my MB855 using Tapatalk 2

  18. ZVER

    ZVER Місцевий

    Авто:
    Audi 80 B2 Coupe - була,
    Audi 100 С3 quattro turbo - була,
    Audi - A6 C5 2.8 V30 AQD 2000 - була
    Клубна карта:
    60
    Ну так розумію, на рахунок проводки і трубок в дверях, ти впевнений, що двері рідні стоять, може хтось перед тобою поміняв двері, на двері від машини без центрального замка, тому вони в тебе без проводки, це як варіант.
