Ну от одна людина зі мною погоджується. Та й судячи по допису знання в електроніці кращі моїх набагато. :shok:
Стаття розумна, моя попроще, надіюсь без суттєвих помилок



Взяв 4 діода спаяв мінусові ножки між собою, а на плюсові ножки припаяв опір (на кожну) опори з"єднав в одне, яке це підключення?
Все працює опори дуже горячі.



паралельне підключення... як рахувати при цьму опір:
(R1*R2*...*Rn)/(R1 + R2 + ... +Rn)

тобто чим більше ти будеш навішувати опорів (при такому підключенні) - тим меншим він буде...



Може перепаяти? А як послідовно зробити (плюс до мінуса кожного намтупного діода)?



можна і так, але тоді хз чи вони будуть нормально світити. але попробуй.
ще варіант ножки діодів мінуса до мінуів і плючи до плюсів, і до плюса опір.
але ти кажеш, шо при попередній спайці опора гарячі, значить якшо поставиши тільки один на всі - може і згоріти. треба декілька опорів послідовно до плюса приєднати, або ж якоїсь більшої ємності.
поексперементуй, біди не наробиш, хіба діоди спалиш, або опора



Я правильно зрозумів?



Судячи по допису ти з"єднав все паралельно і світлодіоди між собою і опора. Це поганий варіант, та ше й до того напевно резистори взяв малого опору раз вони гріються - бери хоча б 700(Ом). Бо світлодіоди може й працюють але з часом при замалому опорі згорять.

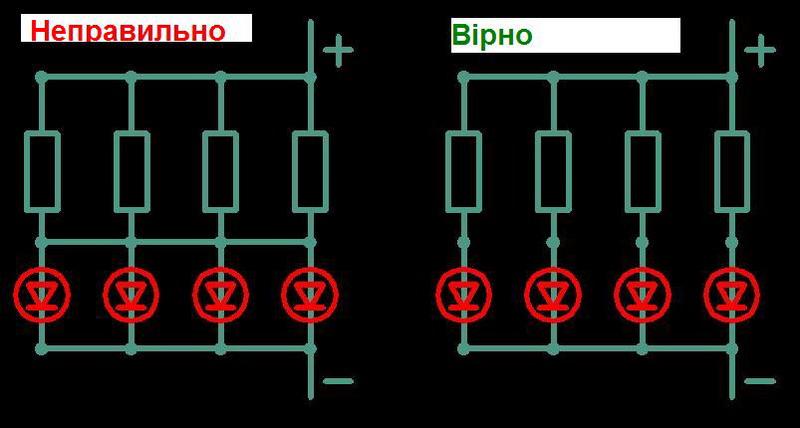

Перероби схему на таку як справа.



трошки не так ... попробуй зробити так, як Energy намалював і постав резистори з більшим опором. якшо шось не зовсі то получиться, шо ти хочеш, будемо пробувати думати разом ще



Саме так, як на тій схемі зправа я і зпаяв може нетак пояснив
То як вона називається? Зара викладу фото.



паралельне
Пи.Си. давай фотай і показуй для чого ти то все паяєш



Ну раз зробив так я намалював - то напевно взяв або резистори замалої потужності ( потрібно брати не менше 0,25Вт), або замалий опір ( для одного світлодіода хоча б 620 Ом).



Резистори думаю добрі бо брав в нашого одноклубника на радіо-ринку

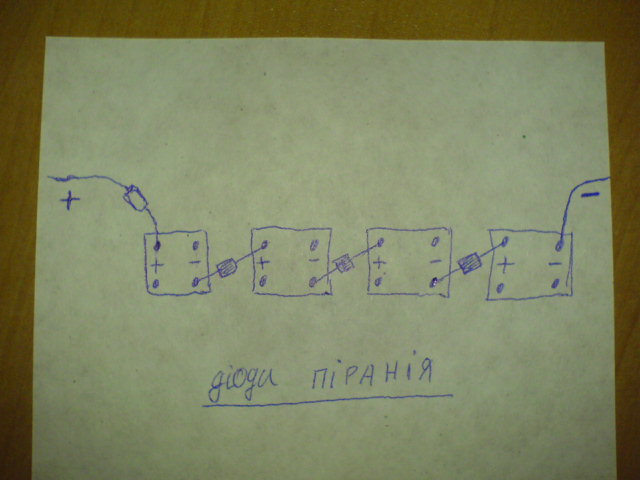

Ось ше така схема прийшла в голову

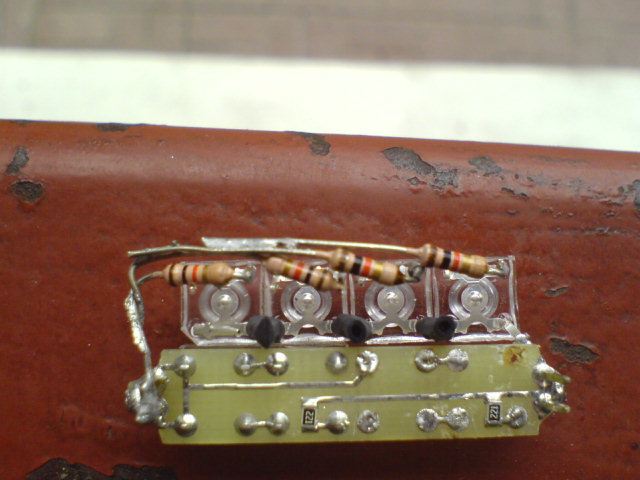

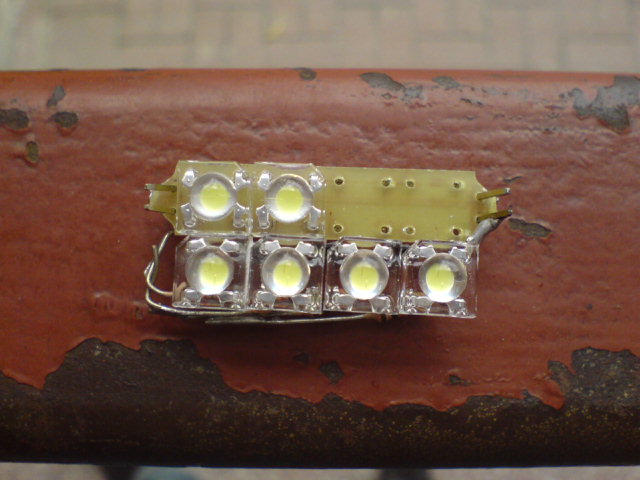

Вирішив зробити яскравішу підсвітку в салоні і ще дещо, була базова плата на 4 діоди 2 згоріло (по моїй вині:) прикупив піраній суперфлукс і допаяв всьго має бути 12шт. Покищо світить 6 дуже яскраво.

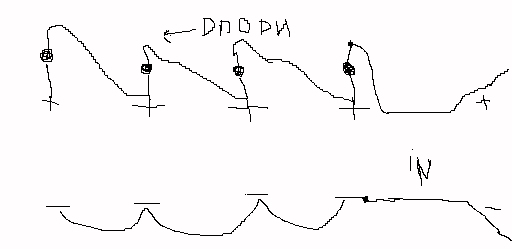

це буде послідовне підключення. мають світити менш яскраво. попробуй спаяти так. може навіть і опора між діодами не знадобляться.., або через один тре буде поставити...



Паяв так. 3 свiтлодiода, один резистор, ще 3 свiтлодiода, один резистор, ще 3 свiтлодiода, один резистор, ще 3 свiтлодiода, один резистор. Замiсть 1 лампи у 20Вт - 12 особливо яскравих свiтлодiода. Розрахункова потужнiсть на свiтлодiодах - 5 Вт. Потiм схему помiняв ще раз. 4 свiтлодiода 4-х кристальних на 1 резисторi 20-40 кд. Розрахункова потужнiсть на свiтлодiодах - 1,98 Вт.



Усім привіт і вибачте)) Випадково завітав на ваш форум і перше що прочитав привело мене у стан шоку...Шановний, ENERGY, мені шкода вас як спеціаліста і вашого роботодавця у якого ви працюєте з "електричними колами"..ви не оріентуєтесь навіть у простих речах...так напруга - це те що дає саме джерело напруги. а те що ви отримували припідключуванні потужних споживачів і лампочок називається спадом напруги, тим на скільки напруга у колі зменшилась після проходження через споживач, пропорційно до опору споживача......я б на вашому місці не намагався давати поради іншим, оскільки Ви і самі не докінця в цьому оріентуєтесь, не запутуйте людей!

знову Ви не праві, ви путаєте напругу і струм....зросте не напруга а струм!!!напруга при паралельному зєднані у всіх ланках однакова, і не залежить від ланок, Ви ж коли дома ще одну лампочку ставите, хай навіть настільну, усі решта не перегоряють, а це якраз паралельне зєднання, а ось лічильник відразу крутить сильніше, потужність зростає, отже при не змінній напрузі (220 В) збільшення потужності відбувається через збільшення сили струму який протікає у колі...повторіть закони Кірхгофа! а ще б не завадило повторити паралельне і послідовне зєднання, зовсім ви у них не оріентуєтесь....



щодо Вашої схемки, не потрібні там резистори між свідлодіодами...а те що ви спаяли то взагалі інша схема, та яку ви приводили у перших повідомленнях.



Таваріщі, да будет свет)))))) Вот вам типові схеми підключення, які канають абсолютно для всіх світлодіодів, повєрьте мне, як радіолюбителю з 12 летнім стажем)))
Резистори - з оптимальним опором, не більше не менше не тре - згорять нах.. або світити будуть мляво. Світлодіоди не так бояться напруги, як струму, по сему резистором його тре обмежити



То в чому я помилився на Вашу думку?
Я перечитав все ще раз, і здається все правильно. Намалюйте мінімальну схемку зі світлодіодами зі всіма спадками напруги, опорами і струмами. Закони Кірхгофа знаю, давненько але вивчав - у політесі



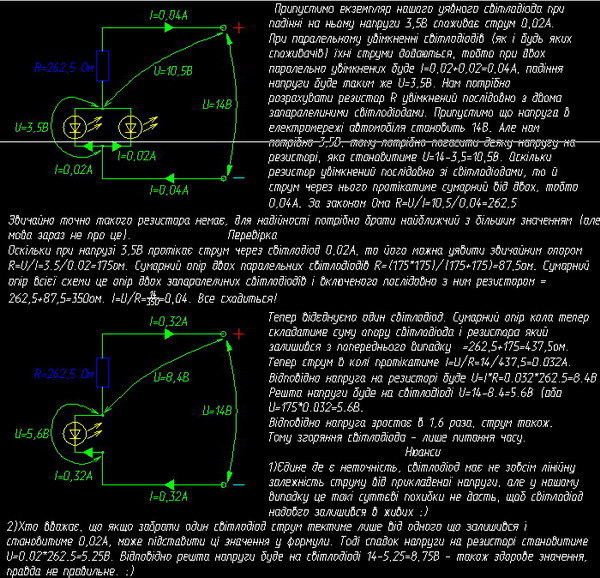

Роки 2 тому замінив стандартні лампочки підсвітки панелі приборів і пічки на світлодіоди (стандартні,3мм, на ножках). Підключав напряму, без резисторів і вони досі працюють. Як таке може бути?
